LAMMPS 动力学矩阵对角化：Γ 点声子模式判断与势函数稳定性分析

引言
超算互联网软件与环境
理论目标与判据
本教程目录与文件说明
本地准备
登录超算与上传文件
提交 LAMMPS 作业
登录节点后处理：对角化 dynamical matrix
同步结果回本地
本地可视化
三案例完整输入包与对比
如何判断模型不稳定与势函数不稳定
关键代码片段
总结

1.引言

晶体结构的动力学稳定性是材料计算研究的基础，传统完整声子色散计算算力消耗较大，本次实践，我们将详细介绍如何在超算互联网利用 LAMMPS 的 dynamical_matrix 命令与 Python 后处理，对晶体在 Γ 点的声子模式进行快速稳定性筛查。此次实践的目标并非一次性得到完整声子色散，而是用最小成本判定在当前势函数下，参考结构在 Γ 点附近是否局域稳定。这套流程适用于势函数验收、初始结构检查、缺陷模型预筛选，以及在大规模非零 q 点计算前进行低成本的 sanity check。

2. 超算互联网软件与环境配置

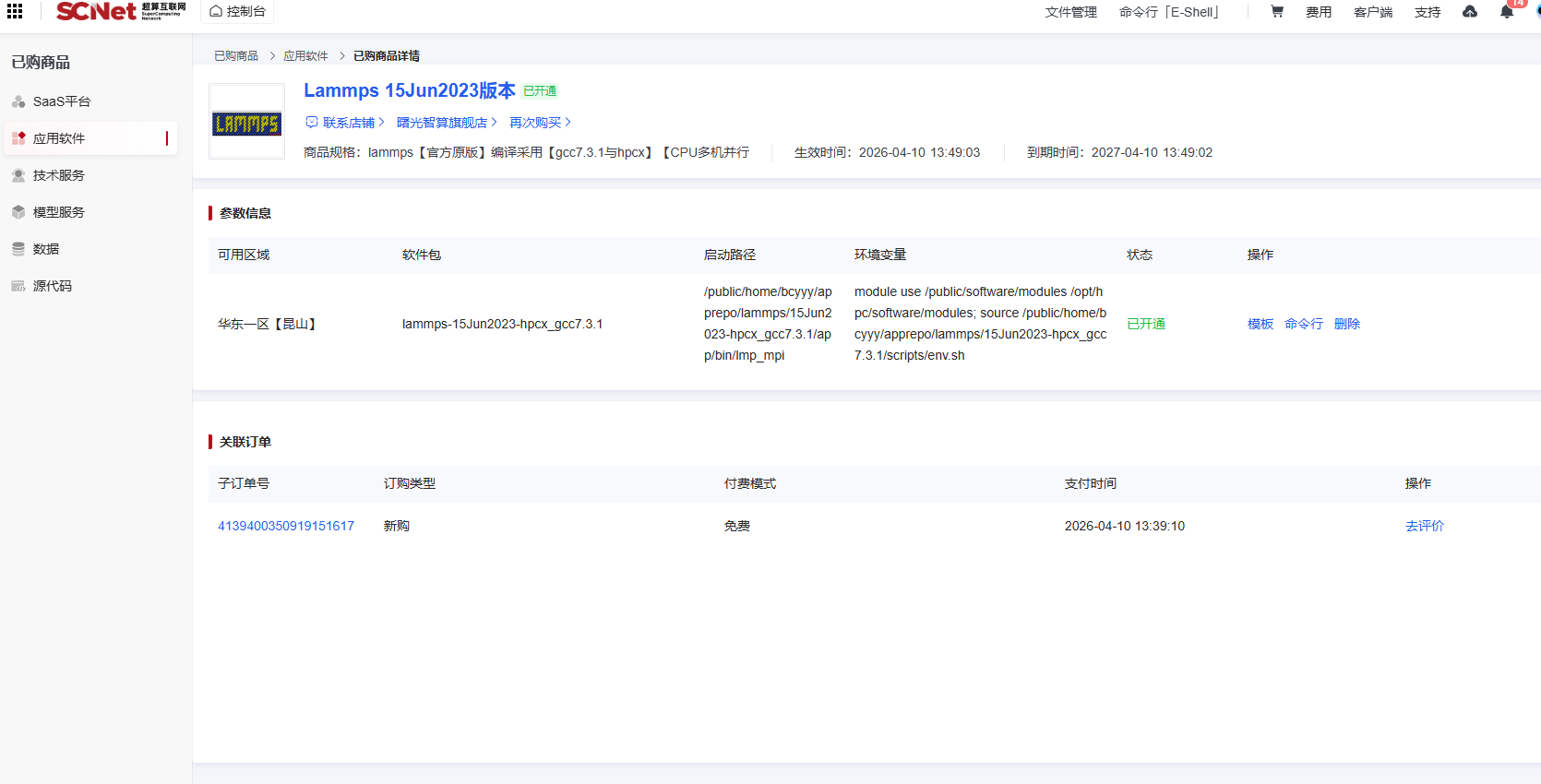

目前，超算互联网提供预编译的LAMMPS 15Jun2023版本，支持一键购买使用。本文实验测试使用intelmpi2018编译的LAMMPS版本： https://www.scnet.cn/ui/mall/detail/goods?id=1734565365902864386&resource=APP_SOFTWARE 您可以通过“我的商品”，在“应用软件”中找到或者搜索该版本商品，点击“命令行”，即可选择区域中心、命令行快速使用软件。

软件默认安装在家目录的apprepo下，环境变量默认放在软件scripts目录下的env.sh中，通过修改case文件夹的脚本文件得到我们的脚本文件。应用软件默认装在家目录的 apprepo 下，环境脚本位于软件目录的 scripts/env.sh 中。实际提交脚本就是在官方 case 脚本基础上，替换输入文件名和分区参数后得到的。

3. 理论目标与判据

LAMMPS 的 dynamical_matrix 命令可以在给定平衡结构上，通过有限位移生成 Γ 点的动力学矩阵。Python 对这个矩阵做对称化和对角化之后，可以得到本征值、本征矢和对应的 Γ 点模式频率。仅有 3 个接近 0 的声学平移模、其余模式全为正频时，可判定该结构在当前势函数下至少在 Γ 点局域稳定。除 3 个平移模之外仍存在明显负频光学模时，可判定该结构在当前势函数下在 Γ 点局域不稳定。 1–3 模本身明显偏离 0 时，应优先检查是否真正松弛到机械平衡、模型构型是否正确、元素映射是否一致，以及数值噪声是否过大。 Γ 点稳定不等于全布里渊区稳定。若软模在 X、M、R、L 等非零 q 点，Γ 点仍可能全部为正。

因此，本教程的定位很明确：它是“Γ 点稳定性快速筛查流程”，不是完整声子色散流程。若要进一步判断区边界软模，需要扩展到超胞与 phonopy。

4. 本教程目录与文件说明

本文主示例的工作目录中的关键文件如下： SiC_1989.tersoff：SiC 的 Tersoff 势文件。 make_sic_8atom_data.py：生成 8 原子 zincblende SiC 晶胞的 LAMMPS data 文件。 in.sic_tersoff_gamma_dynmat.lmp：LAMMPS 输入脚本，负责松弛结构并输出 gamma.dyn。 submit_lmp_sic_gamma.sh：用于 sbatch 提交的批处理脚本。 diag_gamma_dynmat.py：读取 gamma.dyn，重建并对角化动力学矩阵。 plot_gamma_modes_pretty.py：生成较美观的 Γ 点模式频谱图。 plot_gamma_mode_vectors.py：在平衡结构上叠加本征矢箭头，输出俯视图和侧视图。

5. 本地准备

以下命令在本地 Windows PowerShell 中执行。首先定义密钥路径和工作目录，便于后续统一调用 ssh/scp。

shell

$key  = 'C:\path\to\your\ssh_key.txt'
$work = 'C:\path\to\your\lammps_project'
cd $work

然后生成 LAMMPS 的输入结构文件 sic_8atom.data：

shell

python .\make_sic_8atom_data.py

若需一次性打包提交所需文件，可执行下面的压缩命令：

shell

Compress-Archive `
  -Path .\SiC_1989.tersoff,
        .\make_sic_8atom_data.py,
        .\diag_gamma_dynmat.py,
        .\in.sic_tersoff_gamma_dynmat.lmp,
        .\submit_lmp_sic_gamma.sh,
        .\plot_gamma_modes_pretty.py,
        .\plot_gamma_mode_vectors.py,
        .\sic_8atom.data `
  -DestinationPath .\lammps_tersoff_sic_gamma_submit_bundle.zip `
  -Force
若已存在现成的 lammps_tersoff_sic_gamma_submit_bundle.zip，可直接复用。

6. 登录超算与上传文件

先用 ssh 连到 cancon 集群，再创建远端工作目录。

shell

ssh -p <port> -i $key<username>@<hostname>

登录后，在远端 bash 中执行：

shell

mkdir -p /path/to/working_directory/
cd /path/to/working_directory/
pwd
exit

回到本地 PowerShell，把压缩包上传到家目录：

shell

scp -P  <port>  -i $key `
  "$work\lammps_tersoff_sic_gamma_submit_bundle.zip" `
<username>@<hostname>:/path/to/working_directory/

然后再次登录远端并解压到工作目录：

shell

ssh -p <port> -i $key<username>@<hostname>

登录后，在远端 bash 中执行：

shell

cd /path/to/working_directory/
unzip -o ../lammps_tersoff_sic_gamma_submit_bundle.zip
ls -l
exit

7. 提交 LAMMPS 作业

再次登录远端，进入工作目录并提交作业。

shell

ssh -p <port> -i $key<username>@<hostname>

登录后，在远端 bash 中执行：

shell

cd /path/to/working_directory/
sbatch submit_lmp_sic_gamma.sh
squeue -u yourname
exit

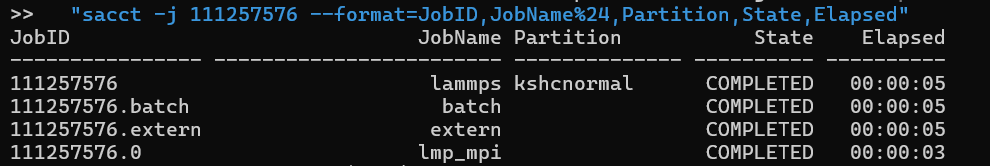

作业号返回后，可进一步查询作业状态。例如：

shell

ssh -p <port> -i $key<username>@<hostname>
  "sacct -j 111257576 --format=JobID,JobName%24,Partition,State,Elapsed"

8. 登录节点后处理：对角化 dynamical matrix

当 sbatch 作业完成后，在登录节点执行 Python 后处理。命令如下：

shell

ssh -p <port> -i $key<username>@<hostname>

登录后，在远端 bash 中执行：

shell

cd /path/to/working_directory/
module load python/3.8.10
which python3
python3 --version
python3 diag_gamma_dynmat.py gamma.dyn --output-prefix gamma | tee gamma_diag.out
ls -l gamma*
exit

执行后会生成如下关键文件： gamma_modes.csv：模式编号、本征值、带符号频率、分类标签。 gamma_report.txt：判据摘要，包括 unstable_mode_count 和 judgement。 gamma_eigenvectors.npy：本征矢矩阵，用于后续模式箭头图。 gamma_dynmat_sym.npy：对称化后的动力学矩阵。 gamma_diag.out：对角化命令行输出留档。

9. 同步结果回本地

为了在本地继续画图和写报告，把结果文件同步回本地工作目录。下面命令仍在本地 PowerShell 中执行。

shell

cd $work

scp -P <port> -i <private_key_path> `
  <user>@<remote_host>:/home/<user>/<work_dir>/gamma_modes.csv `
  ./gamma_modes_local.csv

scp -P <port> -i <private_key_path> `
  <user>@<remote_host>:/home/<user>/<work_dir>/gamma_report.txt `
  ./gamma_report_local.txt

scp -P <port> -i <private_key_path> `
  <user>@<remote_host>:/home/<user>/<work_dir>/gamma_eigenvectors.npy `
  ./gamma_eigenvectors.npy

scp -P <port> -i <private_key_path> `
  <user>@<remote_host>:/home/<user>/<work_dir>/sic_8atom_relaxed.data `
  ./sic_8atom_relaxed.data

10. 本地可视化

取得 csv、本征矢和松弛后结构后，即可在本地继续画图。先生成总频谱图：

shell

cd $work
python .\plot_gamma_modes_pretty.py .\gamma_modes_cancon.csv --prefix .\gamma_modes_cancon
若需显式查看 1、2、3 号模式，可直接指定模式编号：
python .\plot_gamma_mode_vectors.py `
  .\gamma_modes_cancon.csv `
  .\gamma_eigenvectors.npy `
  .\sic_8atom_relaxed.data `
  --modes 1 2 3 `
  --prefix .\gamma_modes_cancon_123

上面三条命令执行后，典型输出文件如下： gamma_modes_cancon_pretty.png：三栏布局的 Γ 点模式频谱图。 gamma_modes_cancon_mode_vectors.png：最软内部模式的俯视/侧视本征矢箭头图。 gamma_modes_cancon_123_mode_vectors.png：1–3 号声学平移模的俯视/侧视图。

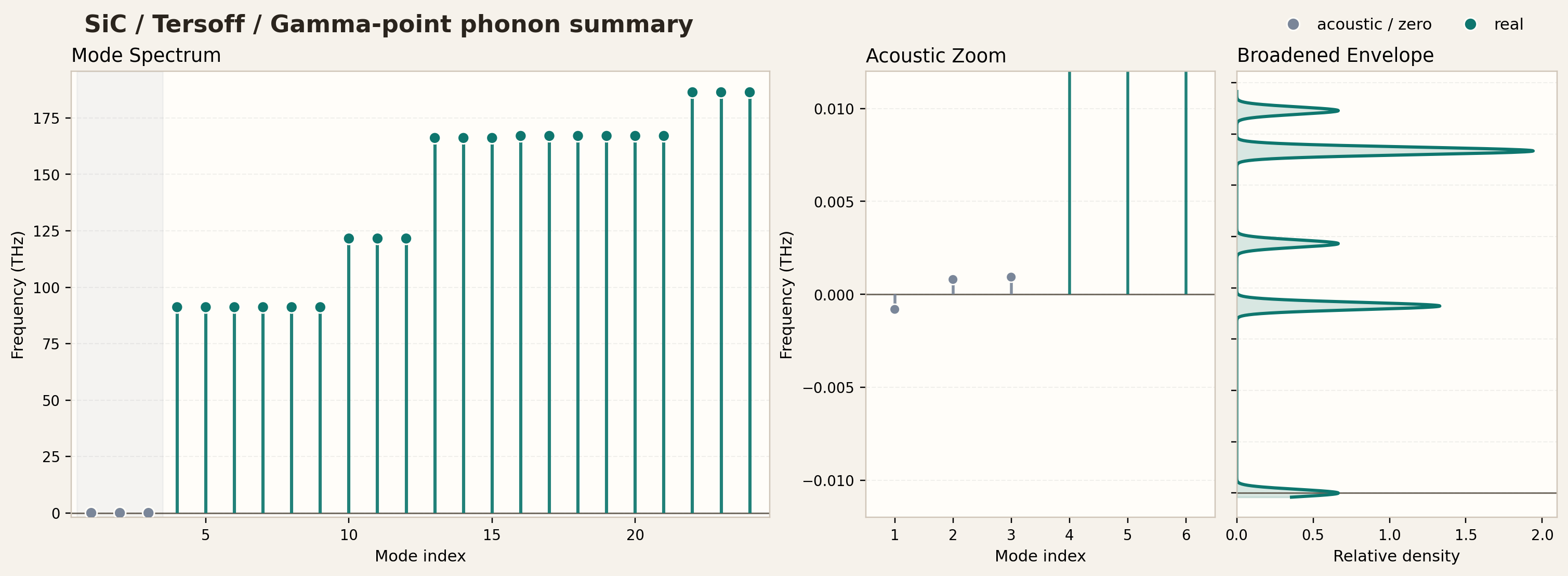

改进后的 Γ 点模式频谱图。左侧是完整模式频谱，中间是声学区放大，右侧是平滑包络。

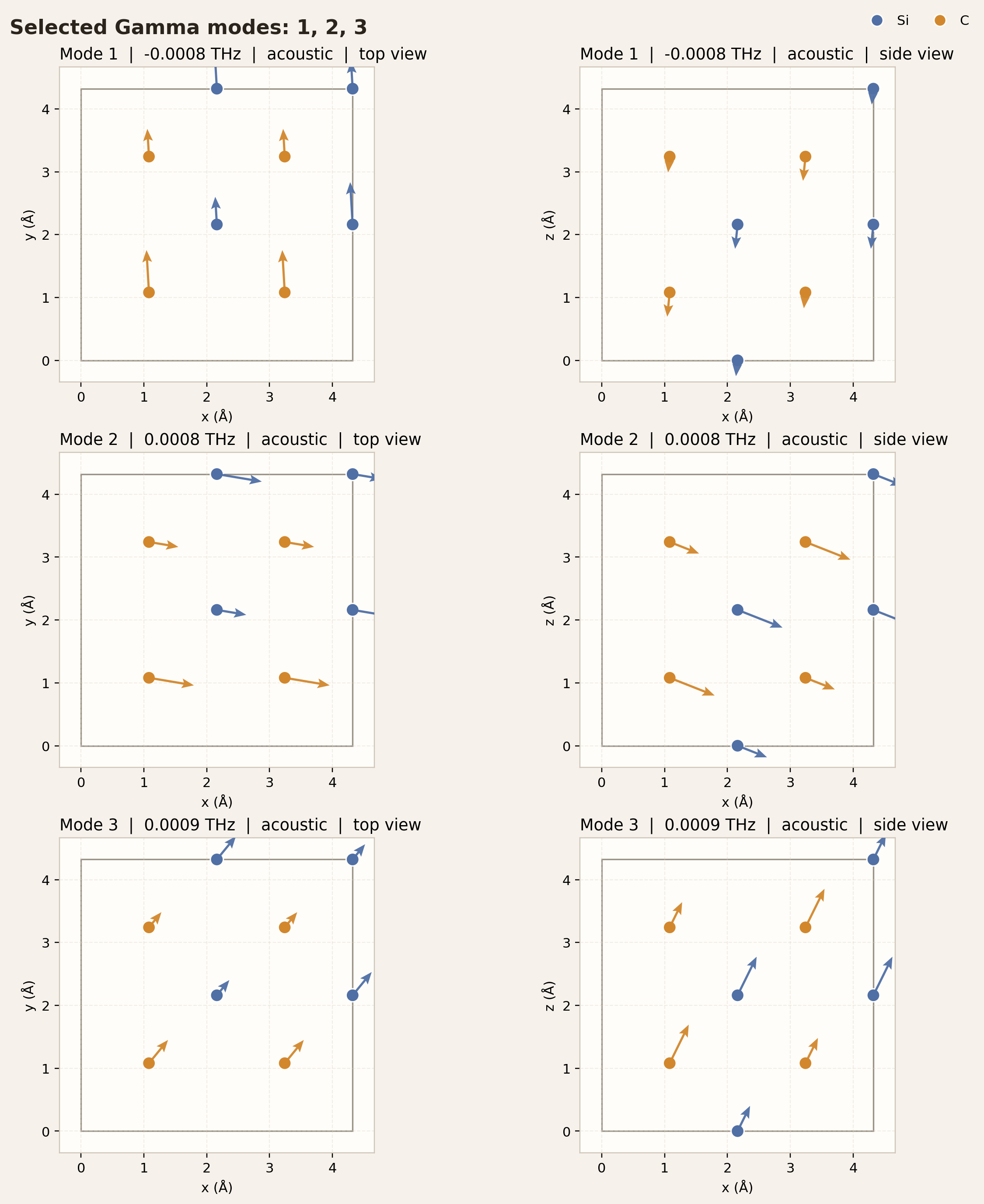

在平衡结构上叠加本征矢箭头的模式图。每个模式同时给出俯视图和侧视图，颜色按原子种类区分。

11. 三案例对比

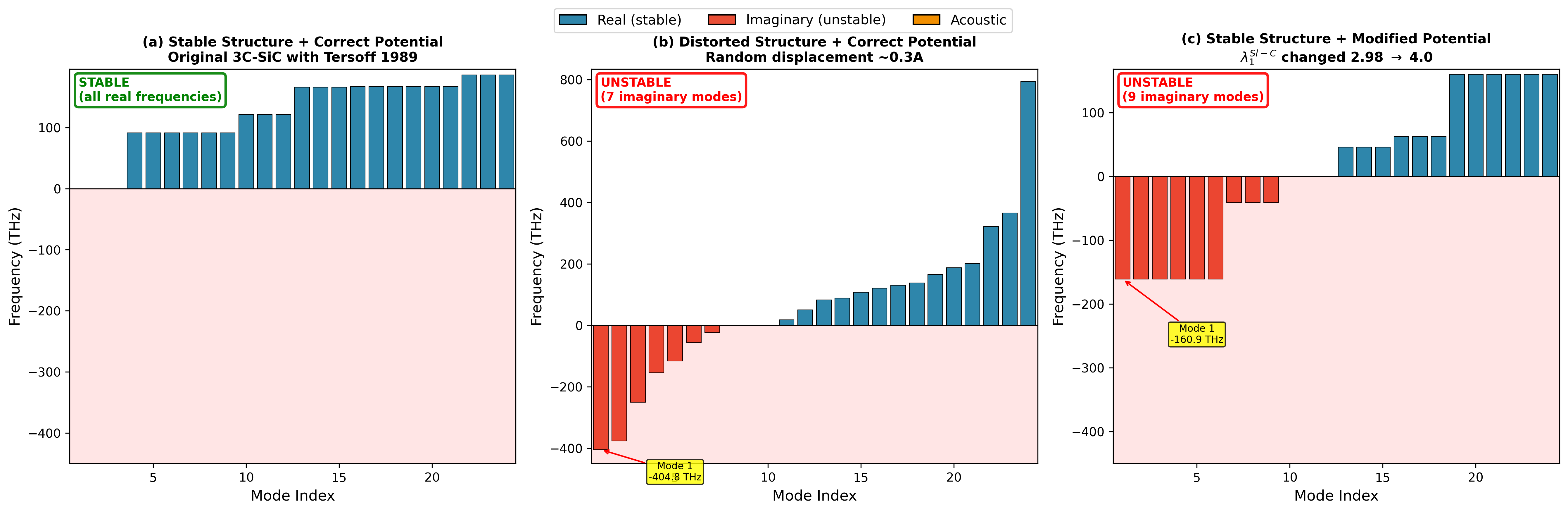

Case A：稳定基准。弛豫后的 3C-SiC 结构 + 标准 Tersoff 势，预期结果为 Gamma STABLE，0 虚频。 Case B：结构扰动。随机位移约 0.3 Å 的扰动结构 + 标准 Tersoff 势，预期结果为 Gamma UNSTABLE，7 虚频，最小频率约 -405 THz。 Case C：势函数修改。弛豫后的 3C-SiC 结构 + 修改后的 Tersoff 势，预期结果为 Gamma UNSTABLE，9 虚频，最小频率约 -161 THz。三案例对比图：稳定基准、结构扰动和势函数修改对应的 Γ 点稳定性结果。

11.1 Case A：稳定基准

结构：sic_8atom_relaxed.data 势函数：SiC_1989.tersoff 输入脚本：in.lmp 提交脚本：submit.sh 预期结果：Gamma locally stable within tolerance，0 虚频。

11.2 Case B：结构扰动

结构：sic_distorted.data 势函数：SiC_1989.tersoff 结构生成脚本：create_distorted.py 输入脚本：in.lmp 提交脚本：submit.sh 预期结果：Gamma unstable，7 虚频，最小频率约 -405 THz。物理含义：标准势函数未变，但输入结构偏离局域极小值，因此虚频来自结构不稳定或模型未充分弛豫。

11.3 Case C：势函数修改

结构：sic_8atom_relaxed.data 势函数：SiC_modified.tersoff 输入脚本：in.lmp 提交脚本：submit.sh 预期结果：Gamma unstable，9 虚频，最小频率约 -161 THz。物理含义：结构本身保持正确，但势函数参数被修改，虚频来自势函数曲率被破坏。

三案例的对比意义如下：Case A 给出稳定基准；Case B 用于证明结构未弛豫或模型初态错误时会出现虚频；Case C 用于证明即使结构正确，势函数参数失真也会导致虚频。

12. 如何判断模型不稳定与势函数不稳定

这是本文最关键的解释部分。很多时候“出现负频”并不等于“势函数一定坏了”，也不等于“模型一定写错了”。需要把几种情况分开看。情况 A：只有 1–3 号模式接近 0，其他都为正。结论是当前结构在当前势函数下 Γ 点局域稳定。情况 B：除了 1–3 号模式之外，还有明显的负频光学模。结论是当前结构在当前势函数下 Γ 点局域不稳定。此时要么结构本身不是局域极小值，要么势函数在这一相空间区域给出了错误的曲率。情况 C：1–3 号模式本身也明显偏离 0。优先检查松弛是否充分、残余力和残余应力是否足够小、原子类型与 pair_coeff 元素顺序是否对应、晶格常数和初始结构是否正确。情况 D：Γ 点全部稳定但体系仍怀疑不稳时，不能直接下结论，因为软模可能位于区边界。此时需要做 2x2x2 或更大超胞，或者切换到 phonopy 跑高对称路径与 DOS。情况 E：缺陷体系、表面、畸变相或高对称参考相。此时出现局域软模反而可能是有物理意义的，比如偏心、八面体转动、局域重构，而不是单纯的数值错误。

对于“势函数不稳定”和“计算模型不稳定”的区分，可以用下面的经验规则：如果换更严格松弛、更小位移步长、更可靠初始结构之后，负频仍稳定存在，那么更像是结构本身或势函数的真实局域不稳定；如果一换松弛精度或修正元素映射之后负频就消失，更像是模型设置问题。本教程中的 SiC/Tersoff 例子最终得到的结论是：Gamma locally stable within tolerance，也就是只有 3 个近零声学模，没有额外的虚频光学模。

13. 关键代码片段

下面只展示最关键的代码部分，完整脚本仍以工作目录中的原文件为准。

13.1 结构生成脚本的核心

shell

from ase.build import bulk
from ase.io import write

atoms = bulk("SiC", "zincblende", a=4.3596, cubic=True)
write("sic_8atom.data", atoms, format="lammps-data", atom_style="atomic", specorder=["Si", "C"])

13.2 LAMMPS 输入脚本的核心

shell

read_data sic_8atom.data
pair_style tersoff
pair_coeff * * SiC_1989.tersoff Si C

fix boxrelax all box/relax iso 0.0 vmax 0.001
minimize 1.0e-12 1.0e-12 5000 50000
unfix boxrelax
minimize 1.0e-14 1.0e-14 5000 50000

write_data sic_8atom_relaxed.data
dynamical_matrix all eskm 1.0e-6 file gamma.dyn

13.3 sbatch 脚本的核心

shell

#!/bin/bash
#SBATCH -J lammps
#SBATCH -p kshcnormal
#SBATCH -N 1
#SBATCH --ntasks-per-node=32

module purge
source /public/home/bcyyy/apprepo/lammps/15Jun2023-hpcx_gcc7.3.1/scripts/env.sh
srun --mpi=pmix_v3 lmp_mpi -in in.sic_tersoff_gamma_dynmat.lmp > log.lammps

13.4 对角化和画图命令的核心

shell

python3 diag_gamma_dynmat.py gamma.dyn --output-prefix gamma
python plot_gamma_modes_pretty.py gamma_modes_cancon.csv --prefix gamma_modes_cancon
python plot_gamma_mode_vectors.py gamma_modes_cancon.csv gamma_eigenvectors.npy sic_8atom_relaxed.data --prefix gamma_modes_cancon

14. 总结

本文整理了一套从超算互联网提交 LAMMPS，到在登录节点对角化动力学矩阵，再到本地生成模式频谱图和本征矢箭头图的完整 Γ 点稳定性筛查流程。文中命令与目录路径已给出完整示例，可直接据此重复稳定基准、结构扰动和势函数修改三类案例。在此基础上，可继续扩展到非 Γ 点软模、高对称路径声子色散、DOS/PDOS，或缺陷附近的局域软模分析。当前文档所覆盖的内容，已足以完成 Γ 点局域稳定性判断与三案例对比。

希望本篇文章能够给您在使用LAMMPS上有一定的借鉴意义。
