ABACUS-DeePMD-LAMMPS驱动的高效、高精度分子动力学模拟

分子动力学（MD）模拟广泛应用于物理学、化学、材料科学、生物医药等科学和技术领域。

一、计算背景

在介绍主要模拟过程之前，我们先了解几个概念：
①分子动力学（Molecular Dynamics，MD）：利用数值方法求解牛顿运动方程来研究体系随时间演化的计算方法，广泛用于研究与原子运动路径相关的一些过程，如扩散、相变、化学反应等。
②从头算分子动力学（Ab Initio Molecular Dynamics，AIMD）：采用第一性原理方法如密度泛函理论（DFT）来计算体系的势能面，又称为第一性原理的分子动力学方法（FPMD），特点是精度高，但计算量巨大，计算昂贵。
③经典分子动力学（Classical Molecular Dynamics，CMD）：通过构建描述原子间相互作用的势函数来获得每个原子的受力情况，进而利用积分运动方程来获得每一个原子下一个时刻的空间位置，从而获得随时间演化的粒子的速度和位置，特点是计算量较小，但精度差。
④深度势能分子动力学（Deep Potential Molecular Dynamics，DPMD）：基于深度学习（Deep Learning）技术的分子动力学模拟方法，实现高效模拟分子间复杂作用。相比传统的MD，DPMD无需手动构建势函数，而是通过深度神经网络来学习分子间的相互作用势能函数，特点是确保高计算精度的同时计算量较小，能够兼顾AIMD和CMD的优点。

为实现高效、高精度的分子动力学模拟，可采用 “DFT-DPMD-MD”模拟路线：使用三款分子动力学模拟软件（ABACUS、DeePMD、LAMMPS），借助 DeepMD 软件，对基于第一性原理的 ABACUS 分子动力学软件模拟数据进行 DP 模型训练，然后运用兼容DP模型的经典分子动力学模拟软件LAMMPS进行快速计算。

本次实操，我们详细介绍了如何在超算互联网平台申请软硬件资源，使用三款分子动力学模拟软件对氯化锂（LiCl）的局部结构和输运特性进行模拟，并且对模拟结果进行可视化处理，从而实现“DFT-DPMD-MD”分子动力学模拟路线，助力材料科学领域研究。

二、软件介绍

本次计算需要用到三款分子动力学软件。
1、ABACUS
ABACUS（Atomic-orbital Based Ab-initio Computation at UStc）是一款基于第一性原理的国产开源分子动力学软件，主要用于大规模电子结构计算、原子结构优化及分子动力学模拟。目前超算互联网平台已经部署各种版本的ABACUS。
2、DeePMD
DeePMD（Deep Potential Model）是一款基于深度学习的分子动力学模拟软件，主要用于预测原子间相互作用力，从而加速和改进分子动力学模拟的精度和效率。软件通过学习大量第一性原理数据训练高精度的DP模型，以准确预测原子的相互作用。目前超算互联网平台已经部署各种版本的DeePMD。
3、LAMMPS
LAMMPS（Large-scale Atomic/Molecular Massively Parallel Simulator）是一款开源的经典分子动力学模拟软件，可以模拟气态、液态或固态的粒子系统。软件可以计算几个粒子到上百万甚至上亿粒子的体系。目前超算互联网平台已经部署各种版本的Lammps。

三、配置资源

本次模拟需要提前配置相应的软硬件资源，包括：
1、硬件
三款软件均支持异构计算，您可以在算力市场申请使用相应配置的算力资源，本例使用的是“曙光智算旗舰店-异构加速卡1 显存16GB-华东一区【昆山】”。 如下图所示，您可以按照Step1→Step3的顺序，通过点击“我的资源”→“高性能计算”查看申请的算力资源。 2、软件
① ABACUS v3.6.0加速版
超算互联网平台提供预编译的ABACUS v3.6.0加速版软件，可以直接申请使用。
② Deepmd
超算互联网平台提供预编译的Deepmd v3.0.0b4加速版软件，可以直接申请使用。您可以通过以下链接直接购买使用，这里使用的是dtk23.10编译的tensorflow2.11.0加速版。
③ Lammps
超算互联网平台提供预编译的Lammps 2Aug2023版软件，可以直接申请使用。您可以通过以下链接直接购买使用，这里使用的是gcc7.3.1与hpcx编译的版本。

四、模拟流程

1、创建测试文件夹

在模拟前，我们可以在家目录使用“mkdir LiCl-test”命令新建测试文件夹LiCl-test，进入该文件夹后再分别新建四个文件夹“abacus-data”、“deepmd-data”、“lammps-data”和“lammps-md-data”，对应本次使用的三款软件，用于存放对应的数据文件。如下图所示。

2、ABACUS第一性原理计算

①上传算例文件

cd进入abacus-data文件夹，将ABACUS计算所需的算例文件上传，包括INPUT文件、STRU文件、KPT文件、.upf文件和.orb文件。各文件作用为：

②执行ABACUS计算

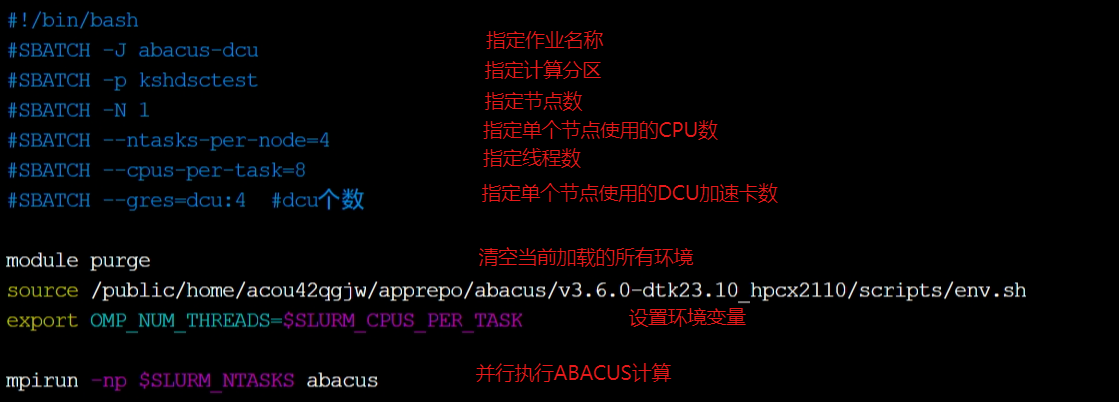

软件申请成功后，默认安装在家目录的apprepo下，环境变量默认放在软件scripts目录下的env.sh中，通过修改case文件夹的脚本文件abacus.slurm得到我们需要的脚本文件，如下图所示。我们使用单个节点的4个CPU核和4张异构加速卡AI进行计算，单核8线程。 使用sbatch abacus.slurm提交计算任务；使用squeue查看作业情况；使用tail -f slurm-***.out动态查看软件运行输出。如下图所示。

③查看计算结果

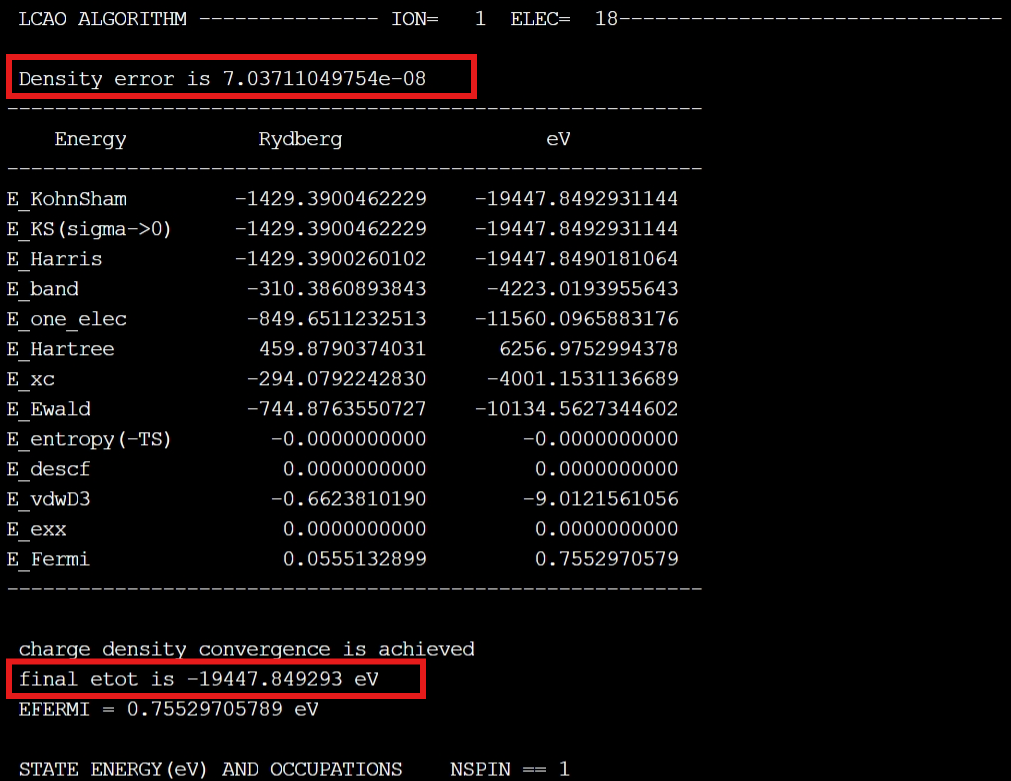

作业完成后，计算结果保存在当前文件夹中的./OUT.ABACUS文件夹中，查看running_scf.log文件。可知，经过18次迭代后，电荷密度收敛“charge density convergence is achieved”，密度误差达到7.03711049754e-08，最终总能量为-19447.849293 eV。

3、DeepMD深度势能模型训练

完成ABACUS第一性原理计算后，我们将使用Deepmd软件和ABACUS计算结果进行LiCl的深度势能模型训练。

①上传数据文件

cd进入deepmd-data文件夹，将我们提前准备好的文件上传，包括训练和验证数据、Deepmd训练脚本。使用“unzip 00.data”命令解压数据文件。

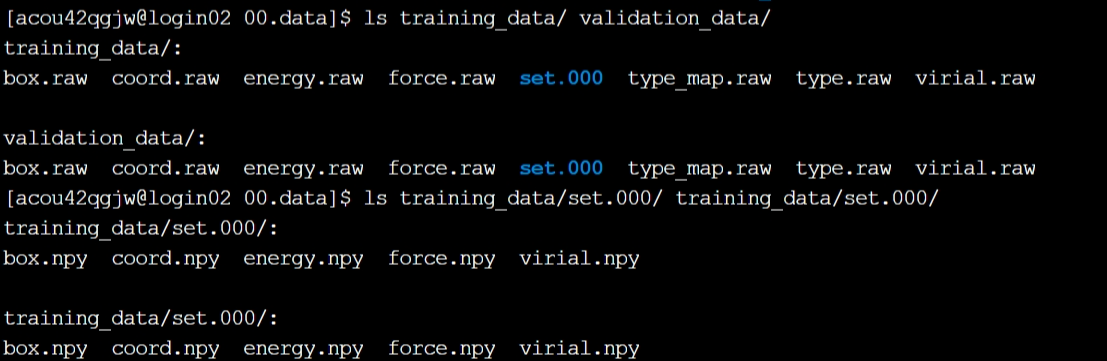

我们将ABACUS计算结果数据的80%作为训练数据（training_data），20%作为验证数据（validation_data）。00.data文件结构如下图： 其中，set.000中包含压缩格式的数据（NumPy数组），文件以.npy为后缀；type.raw是原子类型文件；type_map.raw是原子类型名称文件；其它.raw为空间和物理信息文件。

②模型训练

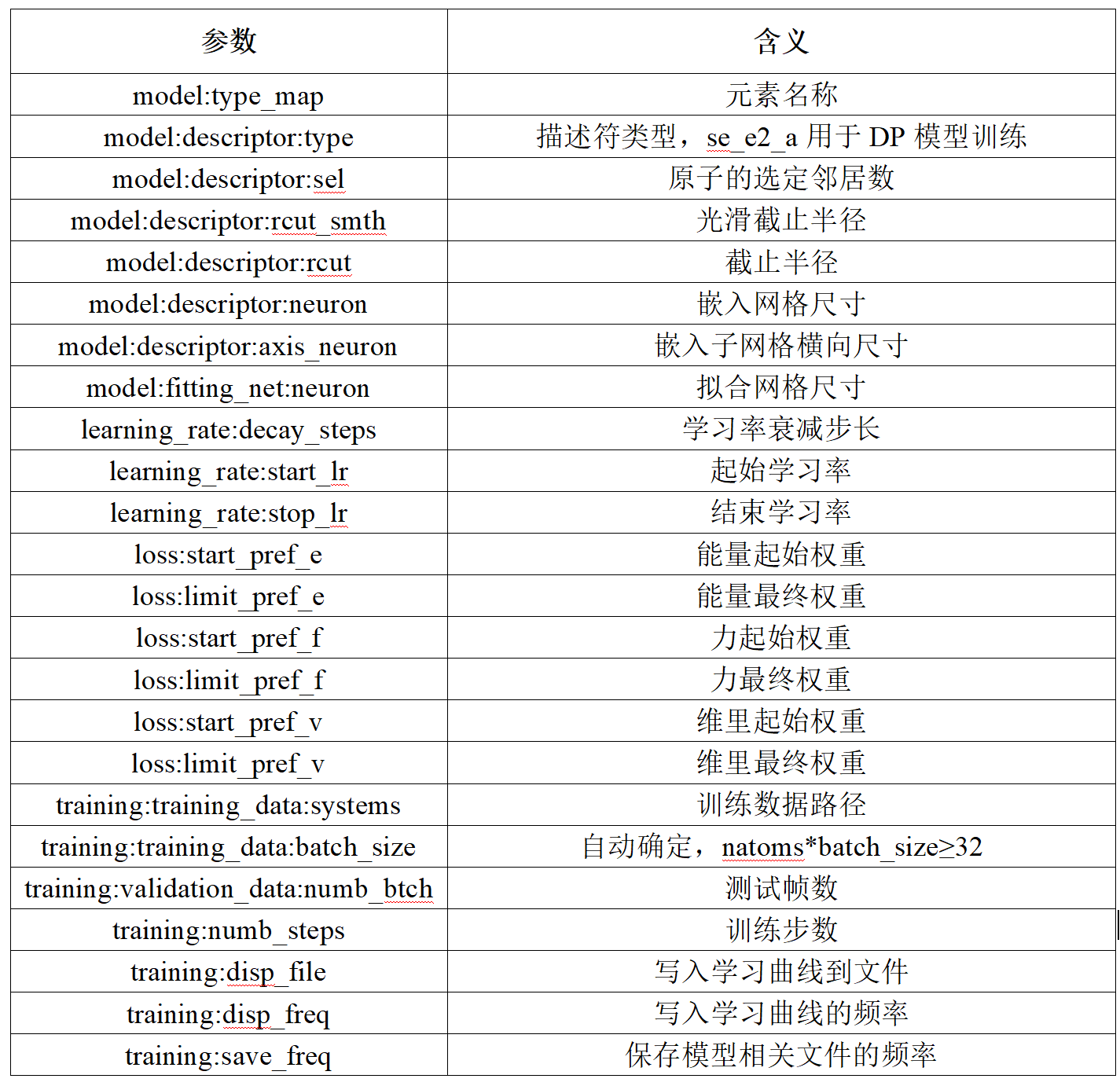

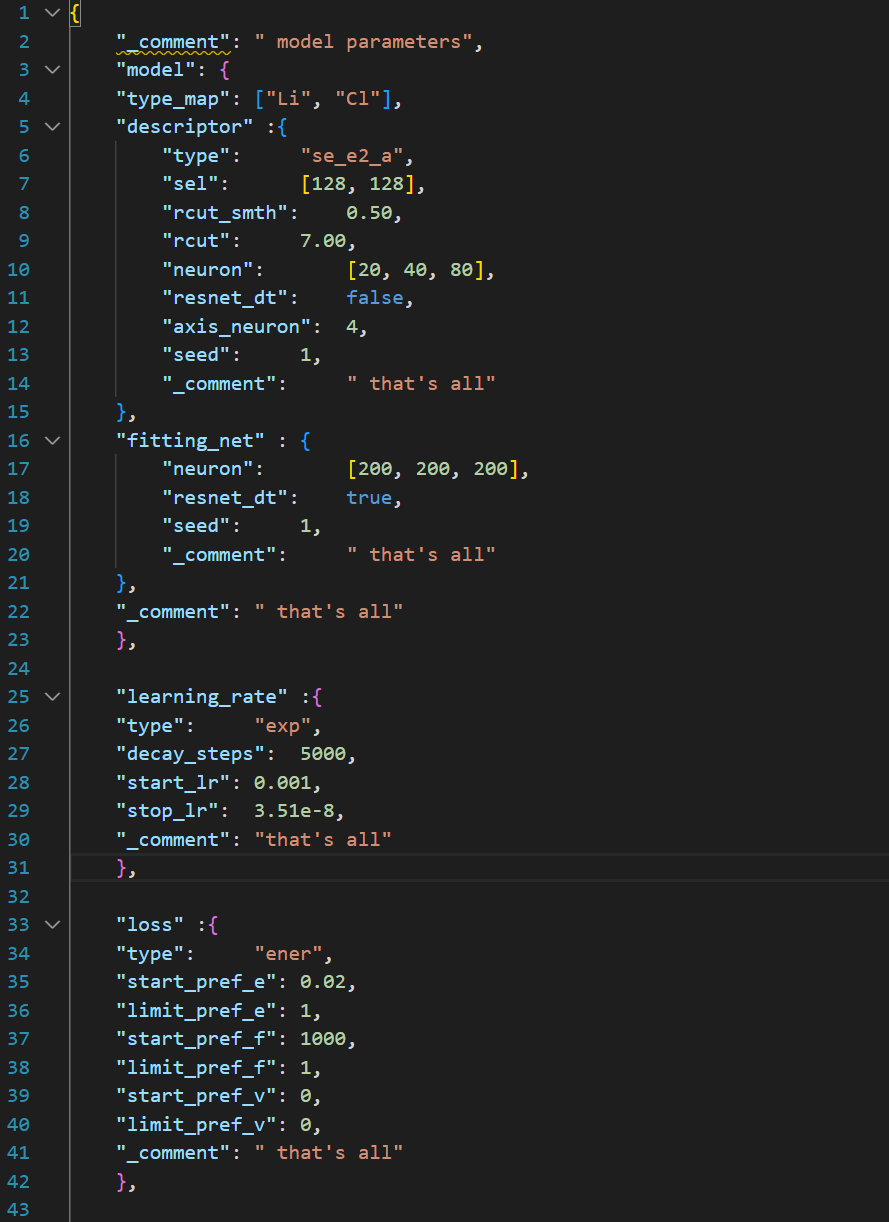

Deepmd模型训练需要提供输入脚本input.json，如下图： 其中部分参数的含义如下表： Deepmd软件申请成功后，默认安装在家目录的apprepo下，环境变量默认放在软件scripts目录下的env.sh中，通过修改case文件夹的脚本文件singluarity.slurm得到我们需要的脚本文件。我们使用单个节点的4个CPU核和4张异构加速卡AI进行计算，线程数为8。
使用sbatch singularity.slurm提交计算任务；使用squeue查看作业情况；使用tail -f slurm-***.out动态查看软件运行输出。
每隔1万步，模型会保存在model.ckpt检查点文件中，训练和测试错误显示保存在lcurve.out文件中。

③模型冻结和压缩

训练结束后，需要对模型进行冻结和压缩，压缩的DeepMD模型会降低内存消耗，加快计算速度。
修改singularity.slurm脚本，使用“dp freeze -o licl.pb”命令冻结模型，在当前路径下获得licl.pb。
使用“dp compress -i licl.pb -o licl-compress.pb”命令压缩模型，在当前路径下获得licl-compress.pb。

4、Lammps深度势能分子动力学模拟

完成DeepMD深度势能模型训练之后，我们将使用已集成Lammps md计算的DeepMD软件基于训练的DP模型进行LiCl性质模拟，并利用经典分子动力学软件Lammps对模拟结果进行对比。

①上传参数文件

cd进入lammps-md-data文件夹，将我们提前准备好的文件上传，包括licl.data和licl.in。其中，licl.data是LiCl熔体MD模拟的初始配置，licl.in是lammps输入脚本。同时，需要将模型冻结生成的“licl-compress.pb”模型文件复制到当前路径下。文件情况如下图。

②执行lammps深度势能分子动力学模拟

申请的Deepmd v3.0.0b4加速版软件已集成lammps，默认安装在家目录的apprepo下，环境变量默认放在软件scripts目录下的env.sh中，通过修改case文件夹的脚本文件singluarity.slurm得到我们需要的脚本文件。我们使用单个节点的4个CPU核和4张异构加速卡AI进行计算，线程数为8。
使用sbatch singularity.slurm提交计算任务；使用squeue查看作业情况；使用tail -f slurm-***.out动态查看软件运行输出。

③结果处理

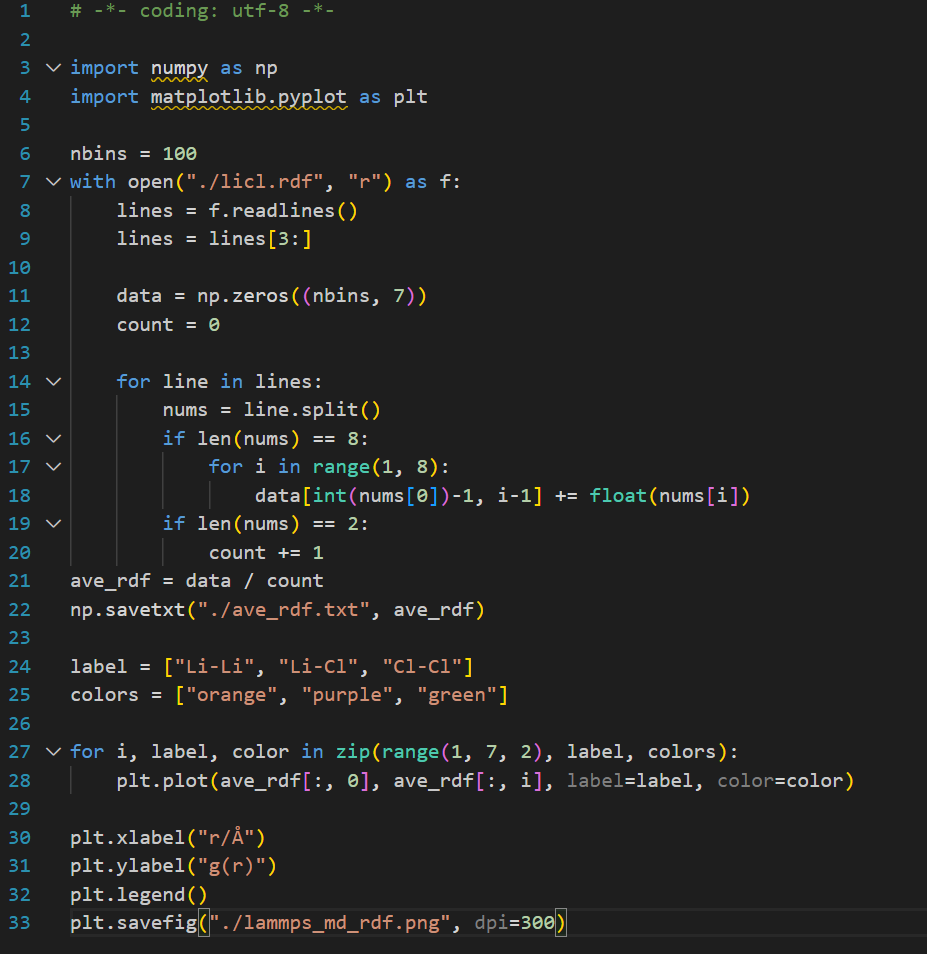

模拟结束后，在当前路径中生成licl.dump和log.lammps文件，分别存储热力学信息和分子轨迹。我们可以使用下面的Python脚本计算RDF并绘制图形。 绘图步骤：
（1）使用“module load apps/anaconda3/5.2.0”命令加载anaconda3；

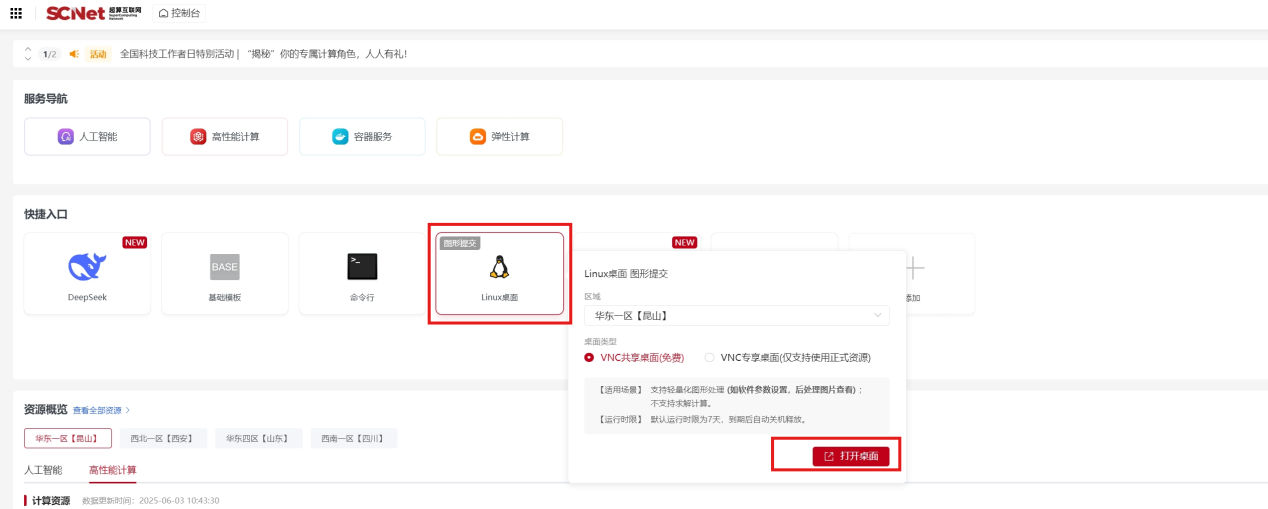

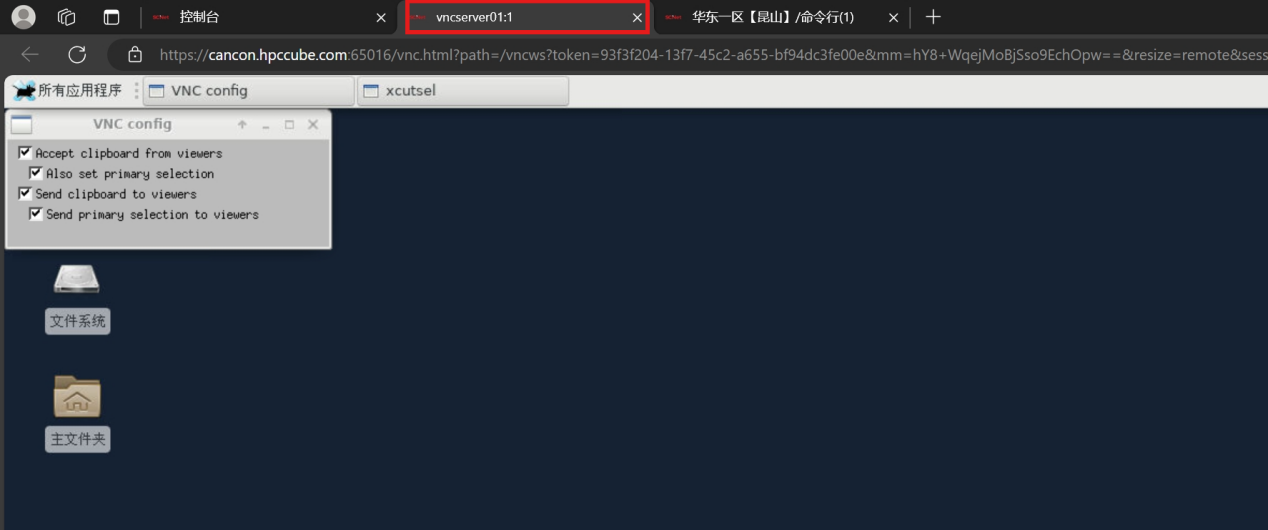

（2）使用“控制台-Linux桌面”申请图形化接口，如下图； （3）使用“export DISPLAY=vncserver=01:1”配置环境变量；
（4）使用“python rdf.py”绘图。 图：lammps-md模拟结果RDF曲线

5、Lammps经典分子动力学模拟

①上传参数文件

cd进入lammps-data文件夹，将我们提前准备好的文件上传，包括licl.data和licl.in。

②执行lammps经典分子动力学模拟

软件申请成功后，默认安装在家目录的apprepo下，环境变量默认放在软件scripts目录下的env.sh中，通过修改case文件夹的脚本文件lammps.slurm得到我们需要的脚本文件。我们使用单个节点的32个CPU核。
使用sbatch lammps.slurm提交计算任务；使用squeue查看作业情况；使用tail -f slurm-***.out动态查看软件运行输出。

③结果处理

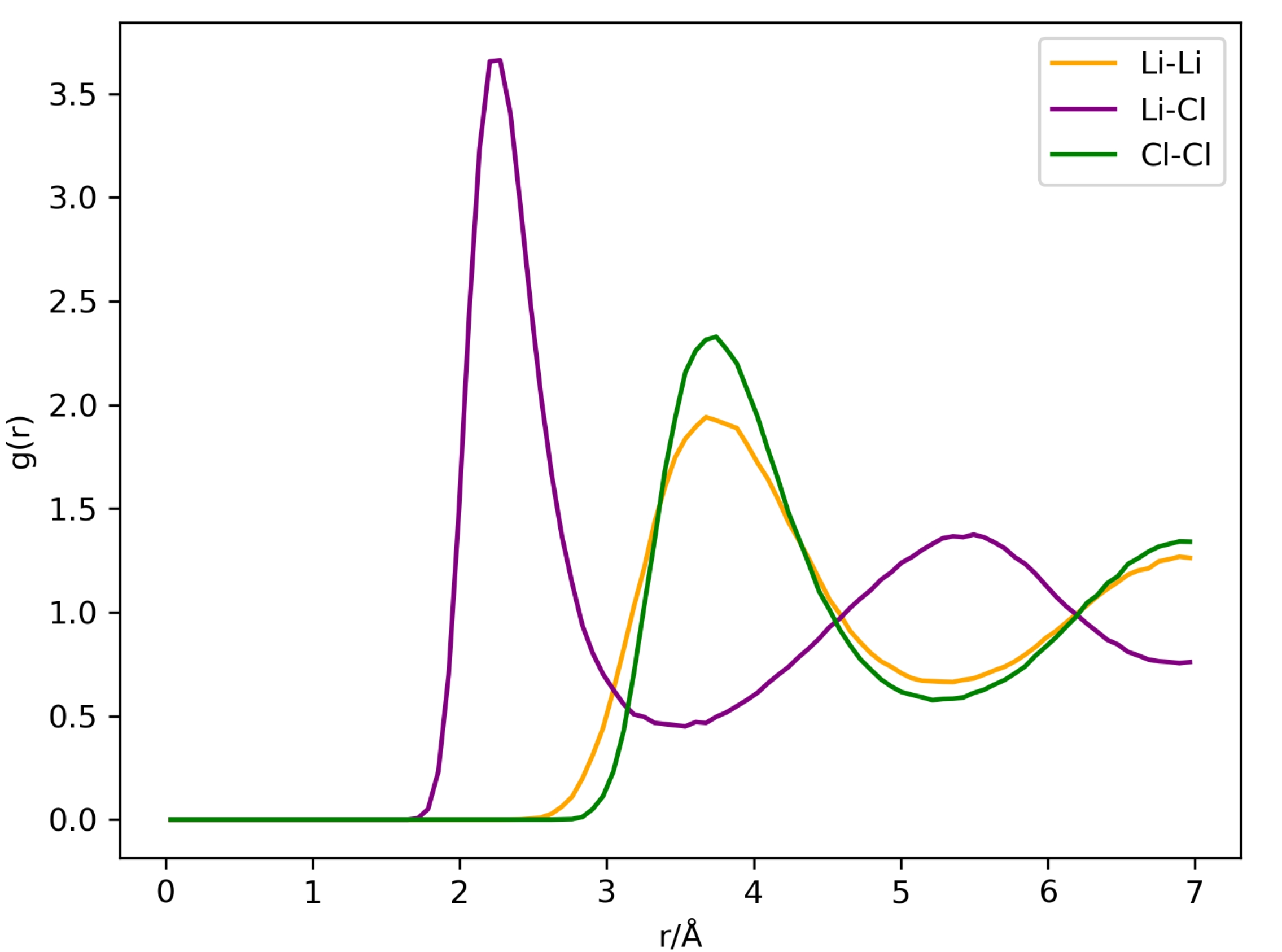

模拟结束后，在当前路径中生成log.lammps、licl.dump、licl.rdf、licl.msd文件，分别存储热力学信息、分子轨迹、径向分布函数、均方位移。我们可以使用之前介绍的Python脚本和相同流程来计算RDF并绘制图形。 图：lammps模拟结果RDF曲线

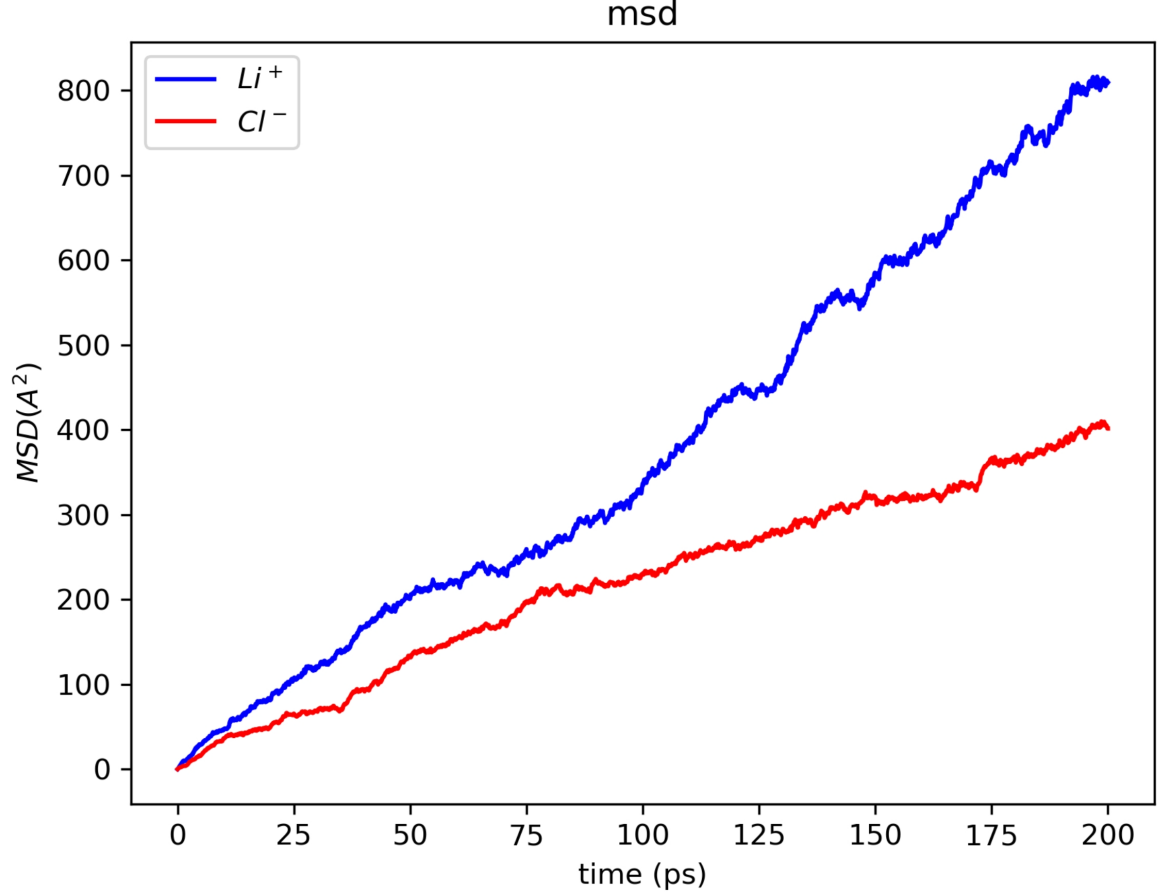

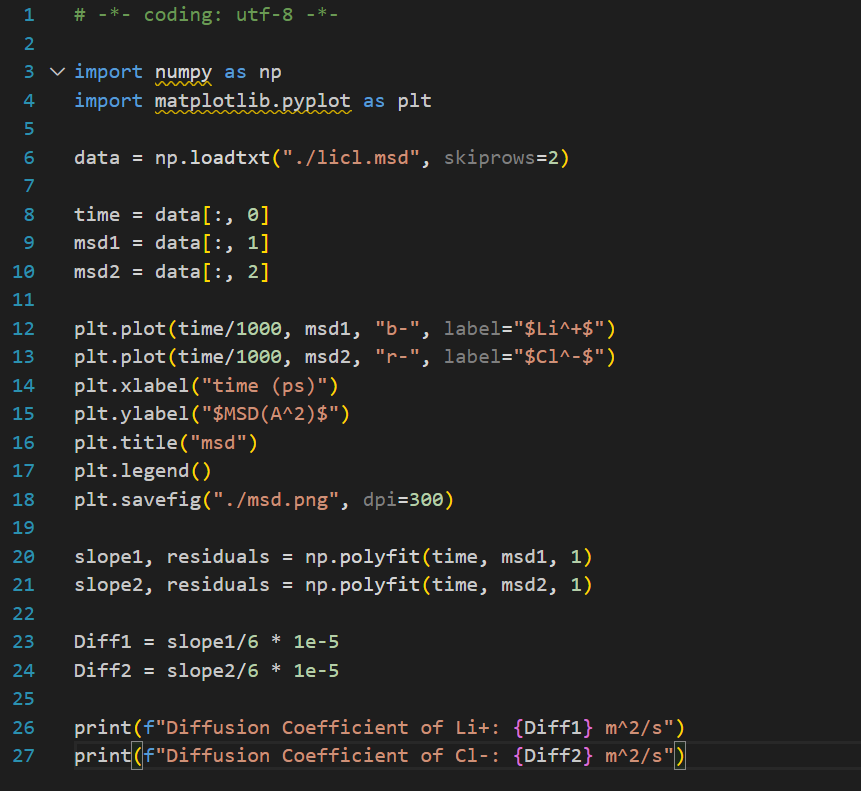

同时，我们可以使用下面的Python脚本msd.py利用均方位移（MSD）计算扩散系数： 图：均方位移

6、结果对比

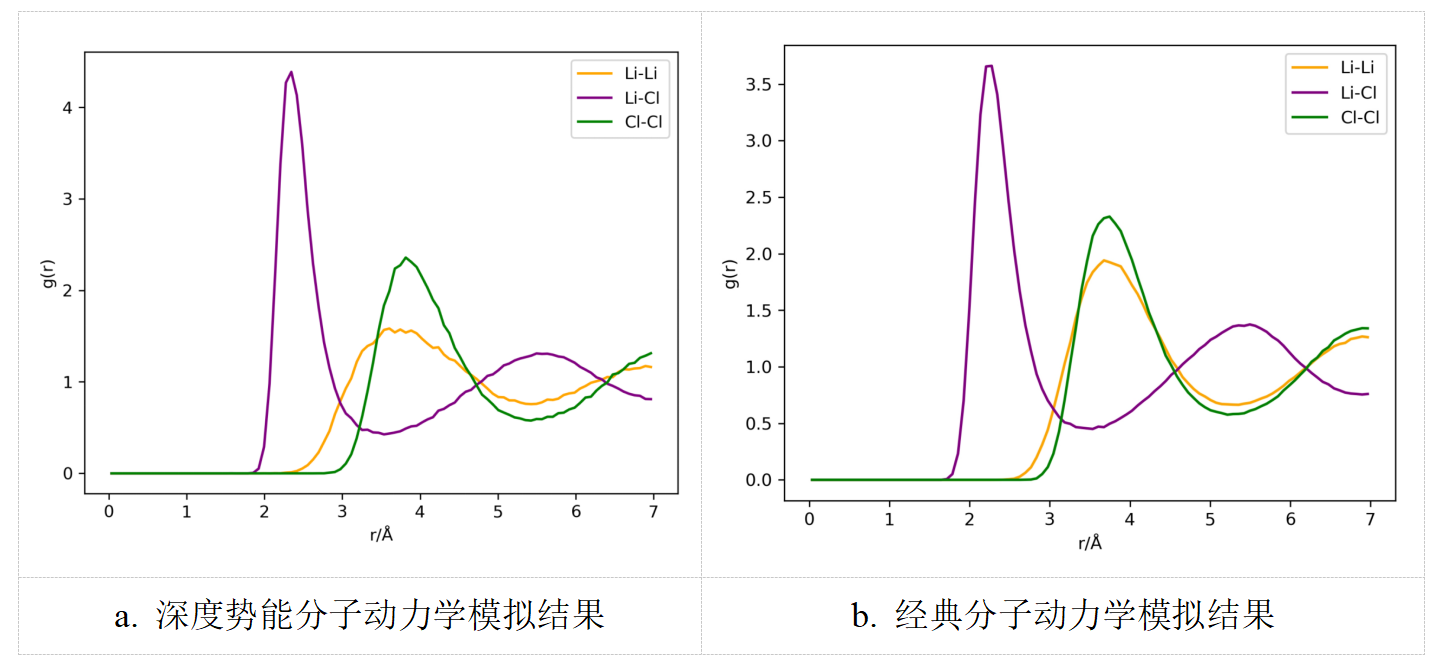

我们对基于第一性原理ABACUS+深度势能DeepMD训练的势函数的模拟结果与传统经典分子动力学软件Lammps的模拟结果进行对比。 对比可知，两者的计算结果趋势一致，可以通过增加深度势能模型训练的训练步数、扩大训练数据集等方式来提升势函数精度。
