复现《Nature》19000℃黄金不熔化！LAMMPS进行激光加载的仿真与思考

近两万度高温，黄金都没熔化！这是发表在《Nature》期刊上的一项研究。超快激光在飞秒尺度内将金加热到远超理论极限，它“来不及”熔化，保持固态。这完全颠覆了40年前物理学家提出的“熵灾难”理论，“物理学不存在了？”
LAMMPS是一款用于分子动力学模拟的开源软件，广泛应用于材料科学、物理、化学和生物领域。它能够对各种粒子体系进行大规模的并行计算，适用于研究材料的原子级结构、分子行为等。
本次实操，我们将复现《Nature》正刊上发表的激光加载金薄膜的研究模拟，详细介绍如何在超算互联网使用ttm/mod模块进行激光加载模型，使用 LAMMPS 软件研究超高升温速率加载下金属体系的固液转变过程，以及是如何颠覆传统“熵灾难”假设的。
论文链接：https://www.nature.com/articles/s41586-025-09253-y

一、仿真参数来源

由于该论文中没给出激光加载中Au的各种参数，可以参考另一篇文献的研究结果，且经过试算验证可以正常计算。文献链接为https://doi.org/10.34133/2022/9754131
参数位于supplementary内。详细参数由下文代码部分给出。
其余仿真工况完全与论文一致，使用飞秒激光将金加载至15倍熔点，约19000℃后，金薄膜仍然维持固态的现象，颠覆了之前熵灾难假设，这里着重提取仿真细节，大约4.9J/cm2激光密度，加载45fs，3ps后仍保持固态，这就是我们需要的所有仿真参数。
建立室温单晶Au模型，使用ppp边界条件，X方向入射激光对整个模型进行加载，加载时间为0.045ps，加载结束后弛豫至10ps观察其结构与温度变化。

二、计算文件编写

ttm/mod模块需要两个加载文件，分别是in文件与mod文件，in文件为通用的输入文件，mod文件为ttm/mod模块所必须的参数文件，in文件与mod文件完整代码如下，已做完整注释。
in 文件如下：

units           metal # 使用 metal 单位制(Å, ps, eV, K)
atom_style      atomic # 原子模型,不包含电荷或分子结构
boundary        p p p # x、y、z 方向均采用周期性边界条件

shell "mkdir dump" # 创建用于存放 dump 文件的目录

variable        latc  equal 4.08 # 定义晶格常数变量 latc(Å)
lattice         fcc ${latc} # 使用 FCC 晶格并指定晶格常数
variable 	xmax equal   50 # 模拟盒 x 方向最大边界
variable 	xmin equal   0 # 模拟盒 x 方向最小边界
variable 	ymax equal   40 # 模拟盒 y 方向最大边界
variable 	ymin equal  -40 # 模拟盒 y 方向最小边界
variable 	zmax equal   30 # 模拟盒 z 方向最大边界
variable 	zmin equal  -30 # 模拟盒 z 方向最小边界

region 		sim_box block ${xmin} ${xmax} ${ymin} ${ymax} ${zmin} ${zmax}  # 定义整个模拟盒区域
create_box 	2 sim_box # 在模拟盒中创建 2 种原子类型
region 		atom_box block ${xmin} ${xmax} ${ymin} ${ymax} ${zmin} ${zmax}  # 定义填充原子的区域
create_atoms 	1 region atom_box # 在 atom_box 区域内生成 1 号原子类型

region     fushequ block INF INF INF INF INF INF # 定义辐照/TTM 作用区域(整个空间)

#region     fushequ block INF INF -3 3 -3 3 # 备用的局部辐照区域定义(已注释)
group      fushequ region fushequ # 将辐照区域内的原子定义为 fushequ 组
set     group    fushequ type 2 # 将 fushequ 组中的原子类型设为 2

mass          1 55.845 # 原子类型 1 的质量(amu)
mass          2 55.845 # 原子类型 2 的质量(amu)

velocity all create 300 123456 mom yes rot yes dist gaussian # 初始化原子速度,对应 300 K,高斯分布

pair_style      eam/alloy # 使用 EAM 合金势函数
pair_coeff      * * Au_Norman_2012.eam.alloy Au Au # 指定 Au 的 EAM 势文件和元素映射

neighbor        2.0 bin # 邻居列表截断距离
neigh_modify    every 5 delay 0 check yes one 10000 # 邻居列表更新频率与检查策略

fix             1 all nve # 对所有原子采用 NVE 时间积分

fix             twotemp fushequ ttm/mod 1354684 Au.ttm_mod 50 10 10 set 300.0  outfile 100 T_out.txt # 对 fushequ 组启用 TTM 模型并输出电子温度

compute         pe all pe/atom # 计算每个原子的势能
compute         ke all ke/atom # 计算每个原子的动能
variable    KB equal 8.625e-5  # 玻尔兹曼常数(eV/K,metal 单位制)
variable    TEMP atom c_ke/1.5/${KB} # 由原子动能计算瞬时原子温度

compute 1 all stress/atom NULL # 计算每个原子的应力张量
compute v all voronoi/atom  # 计算每个原子的 Voronoi 体积
compute sumv all reduce sum c_v[1] # 计算系统总体积
variable AtomicVolume atom c_v[1] # 定义原子体积变量

variable Atomicstressx atom c_1[1]/c_v[1]/10000 # 计算 x 方向原子应力(单位换算)
variable Atomicstressy atom c_1[2]/c_v[1]/10000 # 计算 y 方向原子应力(单位换算)
variable Atomicstressz atom c_1[3]/c_v[1]/10000 # 计算 z 方向原子应力(单位换算)

timestep        0.0001 # 时间步长为 0.0001 ps(0.1 fs)
thermo          100 # 每 100 步输出一次热力学信息

dump            1 all custom 100 dump/result.*.xyz id type x y z c_pe c_ke v_TEMP v_Atomicstressx # 输出原子坐标、能量、温度和应力

thermo_style    custom step temp etotal f_twotemp[1] f_twotemp[2] # 输出步数、晶格温度、总能和电子相关量
                thermo_modify format float "%20.16g" # 设置热力学输出的浮点数格式

run             100000 # 运行 100000 步模拟

mod文件如下：

a_0, energy/(temperature*electron) units # 电子比热容多项式展开的 0 阶系数
-5.3e-4 # a_0 的数值

a_1, energy/(temperature^2*electron) units # 电子比热容多项式的一阶温度系数
2.37e-6 # a_1 的数值

a_2, energy/(temperature^3*electron) units # 电子比热容多项式的二阶温度系数
1.3e-8 # a_2 的数值

a_3, energy/(temperature^4*electron) units # 电子比热容多项式的三阶温度系数
-1.22e-10 # a_3 的数值

a_4, energy/(temperature^5*electron) units # 电子比热容多项式的四阶温度系数
1.75e-12 # a_4 的数值

C_0, energy/(temperature*electron) units # 电子比热容常数项(低温修正)
5.3e-4 # C_0 的数值

A, 1/temperature units # 电子比热或耦合项中的温度相关系数
5.41e-3 # A 的数值

rho_e, electrons/volume units # 自由电子数密度
0.059 # 电子密度数值(electrons/Å^3)

D_e, length^2/time units # 电子热扩散系数
444899 # 电子扩散系数数值

gamma_p, mass/time units # 电子-声子确定性耦合系数
0.1524 # gamma_p 的数值

gamma_s, mass/time units # 电子-声子随机耦合系数
182.0 # gamma_s 的数值

v_0, length/time units # 电子有效漂移速度
27.3 # 漂移速度数值

I_0, energy/(time*length^2) units # 激光峰值能流密度(约 5 J/cm^2)
69333.33 # 激光强度数值

lsurface, electron grid units (positive integer) # 左侧表面在电子网格中的位置
0 # 左表面索引

rsurface, electron grid units (positive integer) # 右侧表面在电子网格中的位置
50 # 右表面索引

l_skin, length units # 表面电子皮肤层厚度
4 # 表面厚度数值

tau, time units # 激光加载或脉冲时间尺度
0.045 # 脉冲宽度数值

B, dimensionless # 激光或能量沉积的无量纲修正因子
0 # 未启用修正项

lambda, length units # 激光在材料中的吸收/衰减长度
400 # 吸收深度数值

n_ion, ions/volume units # 离子数密度
0.05 # 离子密度数值

surface_movement: 0 to disable tracking of surface motion, 1 to enable # 是否跟踪表面运动
0 # 关闭表面运动跟踪

T_e_min, temperature units # 电子温度下限
0 # 电子温度最小值

三、在线启动Lammps

目前，超算互联网已上线Lammps各个主要版本，支持开箱即用。
考虑到本次算例可以使用GPU加速，那么首选就是使用GPU加速版的Lammps（Lammps 2Aug2023加速版），在超算互联网购买后，通过我的商品，在应用软件中找到或搜索该版本商品，点击“命令行”，即可快速使用Lammps软件。
将写好的lammps输入文件上传到超算互联网平台并提交计算。
计算完成之后，从超算互联网平台下载轨迹文件。
在正确运行完成in文件之后，我们可以得到轨迹文件，其中包含着原子坐标与计算得到的原子温度。再次在应用软件中搜索Ovito，通过作业启动Ovito的图形化窗口，记得命令中调用至少一张GPU，即可开启图形化的Ovito界面。
将计算得到的轨迹文件拖入Ovito即可进行可视化操作。

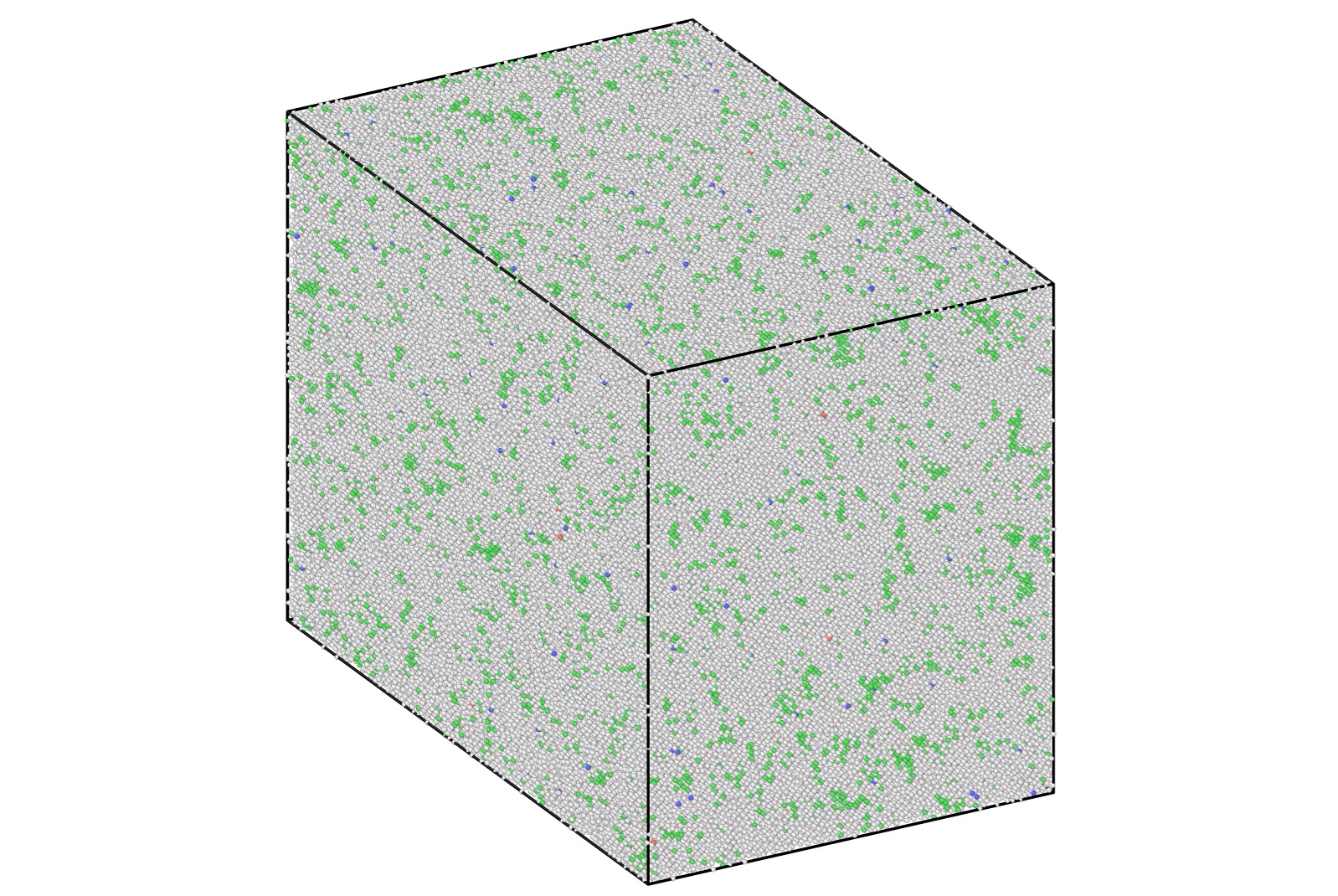

上图是10ps内的原子轨迹图，确实可以看出直至10ps都保持了相当的固体结构，没有完全非晶液态化，并且直接计算最终rdf也可以发现，此时峰已经被平滑的很厉害了，处于一种即将迅速液化的不稳定固态，也是近似于熵灾难假设的。
这里并没有提温度，因为在文献所给的激光强度和加载时间下，达不到那么高的晶格温度，甚至可以说相差甚远。
上图是未空间平均的图，下图是空间平均后的图，可以看出温度极值16000k，稍微平均一下就到熔点附近了，而激光加载本来就容易催生出局部超高温原子。
我们这里计算的是晶格温度，电子温度远超19000℃，这里文献里没太多涉及，就不进行研究了。
另一个比较微妙的点是，我在另一个激光密度更低、但加载时间更长的算例中，使用完全相同的势函数和材料参数，却得到了与之差距较大的结果。

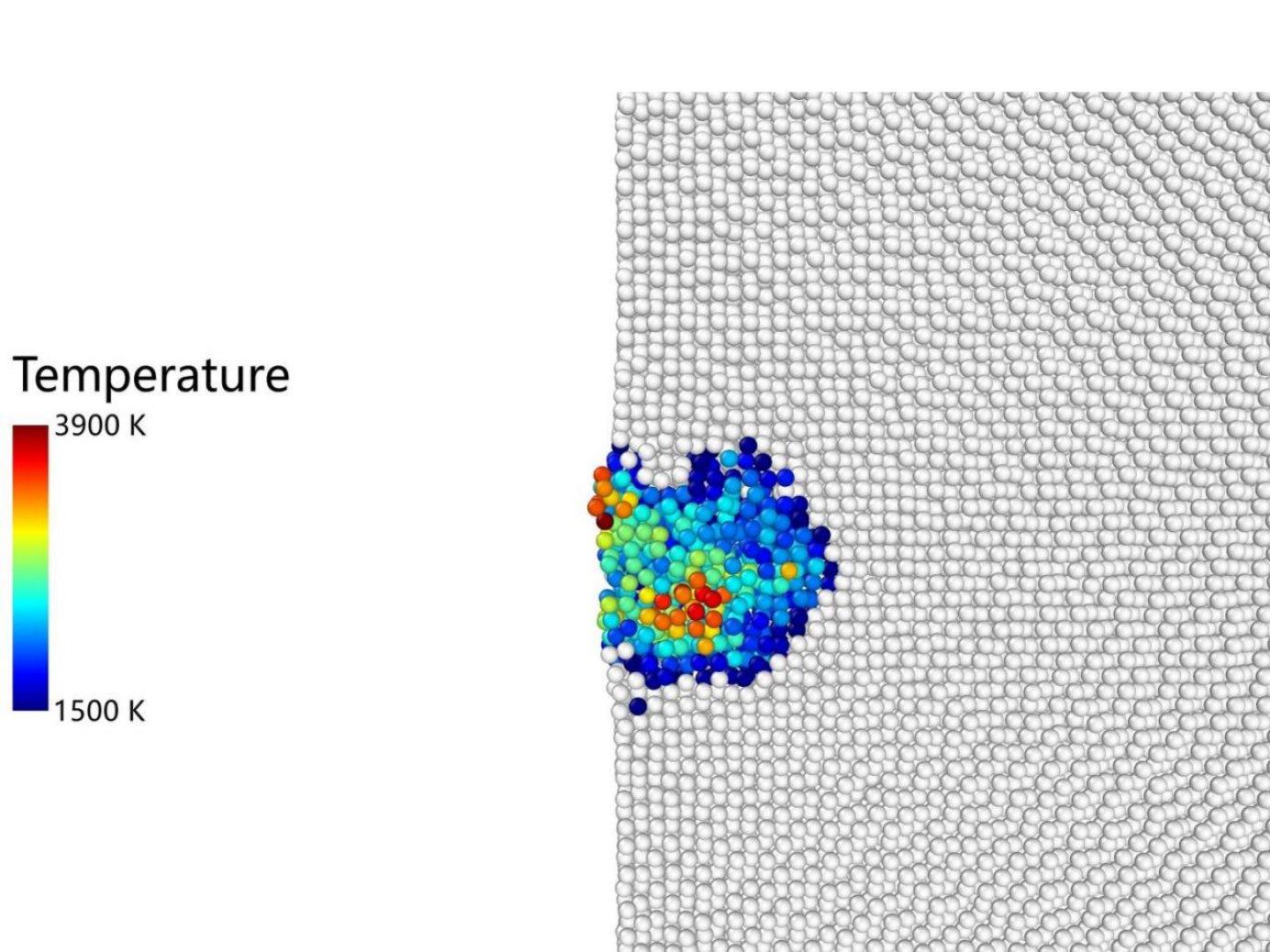

这是加载区的剖面图，可以发现加载区显然已经无法保持固态了，局部高温区也更加明显，之后甚至发生了爆炸飞散，这里的加热速率就是如文献所说的1e15k/s，可结果却对不上。
唯一的区别就是这个算例加载区域较小，且总能量较大，且局部能量无法快速通过传热传递给周围晶格，形成了一个被其他晶格所约束的气化区，自然会产生极大的压力最终促使气化爆炸飞散，均匀加热中就不会出现这种状况。不过在这个算例中依然也算不出来19000℃的高温，试了试差不多35J/cm2才能做到，然而这时哪怕均匀加载也无法保持固态了。

四、总结

本文并不是想否定这篇Nature文献的研究结果，实验部分的成果是很有价值的。
但值得注意的是，哪怕是nature，也完全可以通过相对合理的操作来让自己的仿真变得符合需求，我使用的Au参数可以通过更改吸收率或比热等，使其吸热能力大幅上升，使用的势函数也可以进行修正以适应超高温算例。真正有效可靠的，最终一定是实验，仿真的可靠性始终很差，在研究比较透彻的领域还勉强可信，在领域前沿就只能作为辅助工具了。
因此本期的最佳实践不仅仅是一次复现案例，更是希望能借这个案例提醒大家，仿真的可靠性与有效性极大的依赖于模型建立与计算细节，只有确保足够合理才能使自己的仿真更加可信。
